STC 1000 РManual completo en espa̱ol 2020

Termostato Digital con Sonda STC-1000 Control de Temperatura Frio y Calor

Descripción e instrucciones:

Estamos ante el termostato más usado para terrarios, incubadoras, acuarios y control de temperatura en general. Esto se debe a su gran precio, la precisión, su facilidad de programar y su sencillez de conexiones.

Gracias a éste artículo:e temperatura mas económico con función día noche, es decir podemos decirle que mantenga unas temperaturas por el día y otras por la noche. También tiene función

Las ventajas de este controlador de temperatura frente a las copias como el MH1210W entre otros, es que permite controlar una fuente de frio y una de calor a la vez.

Tan solo hace falta programar un valor de referencia y la histéresis, que es el valor que se sumará para obtener el máximo en el que la fuente de frio trabaja, y se restará para obtener el mínimo en el que la fuente de calor se encenderá.


Menú

En el menú de este termostato nos encontramos solo con 4 valores a modificar.

F1 –  Valor de referencia

Este valor será el usado por el termostato como temperatura de referencia.

F2 –  Histéresis

Este valor es el de histéresis, será el valor que el termostato restará o sumará a la temperatura de referencia, F1, establecerá como límite inferior F1-F2 y como superior F1+F2.

F3 –  Tiempo de retardo

F3: Retardo, sirve para sistemas de refrigeración, para evitar daños en los compresores.

F4 –  Calibración

F4: Este valor viene por defecto en 0, sirve para calibrar la temperatura medida por el termostato. Estos termostatos son fiables y precisos, si el termostato no midiese con precisión la temperatura, se podría corregir con este parámetro.




Características:

  • Cambio automático entre refrigeración y calefacción
  • Voltaje de alimentación: 220 V AC ± 10%
  • Tamaño del panel frontal 75  x 34.5 mm
  • Hueco para empotrar: 71 x 29  mm
  • Tamaño del producto 75  x 34.5 x 85  mm
  • La longitud del cable del sensor: 2m (incluya la sonda)
  • Aprobación CE



Especificaciones:

  • Rango de medición de temperatura: -50 hasta 99ºC
  • Resolución: 0,1 ° C    Esto esta es la información que muestra la pantalla de 0.1 en 0.1ºC.
  • Precisión: ± 1 ° C (-50 ~ 70 ° C)
  • Retardo de error del sensor: 1 minuto
  • Fuente de alimentación: 110V-220VAC ± 10a%, 50 / 60Hz
  • Consumo de energía: ≤3WSensor: NTC sonda de 2 M, 10KΩ/25°C, B vale 3435K / (25 ° C ~ 85 ° C)
  • Capacidad del contacto de relé: Cool 10A / 250VAC; 10A calor / 250VAC
  • Temperatura ambiente: 0 ~ 60 ° C
  • Temperatura de almacenamiento: -30 ~ 75 ° C

¿Qué contiene el paquete?:
1 x Controlador Digital de Temperatura Termostato STC 1000
1 x Sensor de la Sonda cable de Temperatura




¿Cómo programar el termostato STC-1000?

  • Ejemplo rápido solo conectando FUENTE DE CALOR:

Tan solo hay que ajustar 2 parámetros:

    • Temperatura base, F1, en 30.
    • F2: en 3.
    • F3 y F4 no se modifican.

De esta forma el termostato encenderá la fuente de calor cuando mida una temperatura de 27ºC (30-3=27ºC), la temperatura ira subiendo hasta alcanzar los 30ºC en ese valor el termostato apaga la fuente de calor, al bajar a 27 repite …

  • Ejemplo rápido solo conectando FUENTE DE FRÍO:

Tan solo hay que ajustar 2 parámetros:

    • Temperatura base, F1, en 30.
    • F2: en 3.
    • F3 Y F4 no se modifican.

De esta forma el termostato encenderá la fuente de frio cuando mida una temperatura de 33ºC (30+3=33ºC), la temperatura ira bajando hasta alcanzar los 33ºC en ese valor el termostato apaga la fuente de calor, al bajar a 30 repite …

  • ¿Cómo programar un VALOR FIJO?

Para fijar la temperatura en un valor por ejemplo 32ºC continuos, se deberá fijar:

    • Temperatura base, F1, en 32.
    • F2: en 0



PROGRAMACIÓN completa para STC 1000:

Conectar el enchufe del termostato, al encenderse el termostato se encuentra en su pantalla principal, marcando en todo momento la temperatura medida por la sonda. Cuando la luz HEAT se enciende, quiere decir que el termostato a dado orden (según los parámetros programados) de dar corriente a la fuente de calor que se le ha conectado.

Para programarlo, mantener pulsado 3 segundos SET, de este modo se entra menú y con las teclas de las flechas, con un toque, se irá pasando de una opción a otra, F1, F2, F3 y F4. Para entrar a cada opción se debe pulsar set y una vez dentro, para modificarlo, se debe mantener pulsado set mientras con las flechas vamos cambiando.

Una vez ajustado un valor, para salir pulsar (un toque) OFF. Mantener OFF pulsado varios segundos apagaría el termostato sin perder los parámetros programados.

Nos encontramos estas categorías en este orden:

  • F1: Este valor será el usado por el termostato como temperatura de referencia.
  • F2: Este valor es el de histéresis, será el valor que el termostato restará o sumará a la temperatura de referencia, F1, establecerá como límite inferior F1-F2 y como superior F1+F2.
  • F3: Retardo, sirve para sistemas de refrigeración, para evitar daños en los compresores.
  • F4: Este valor viene por defecto en 0, sirve para calibrar la temperatura medida por el termostato. Estos termostatos son fiables y precisos, si el termostato no midiese con precisión la temperatura, se podría corregir con este parámetro.

Este termostato también puede controlar una fuente de frío como por ejemplo un ventilador, al no ir montada esta fuente no lo explico en este manual, si queréis conectarle una y tenéis dudas, podéis contactarme para explicaros como conectarlo y como se programa.




¿Cómo conectar el termostato STC 1000?

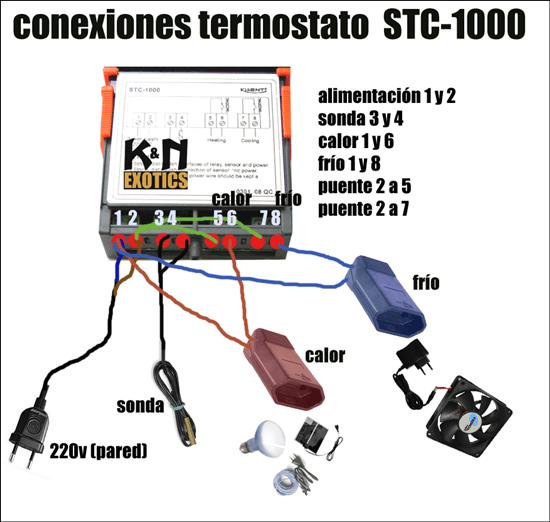

Si miramos la parte posterior del controlador nos encontramos el siguiente diagrama:

Tal y como hemos comentado debe alimentarse a 220 V y aparece en el esquema, es decir, podemos conectarlo a la corriente que nos llega en nuestra casa.

conexiones termostato stc 1000 stc-1000 controlador termperatura








ERRORES y Problemas en STC-1000

Podemos encontrar dos tipos de errores que se muestran en la pantalla como:

  • EE: Este error está relacionado con la alarma en el sensor. Se da cuando el circuito esta abierto o tiene un corto. Se activa la alarma con zumbido y aparece en el display «EE», presionar cualquier tecla, se apaga el zumbido y proceder a busacar el error en alguna conexion. Normalmente es por que se ha soltado una de las conexiones de la sonda con el termostato.
  • HH: Este error se da por exceso de temperatura, cuando la temperatura excede del máximo de temperatura que hemos ajustado, aparecerá en el display «HH», pulsar cualquier tecla para apagar el zumbido, proceder a buscar el por que.

Reseñas y opiniones

COMPRAR termostato STC-1000 barato

Te mostramos la mejor oferta para este termostato:

  • Envío gratuito incluido por ser prime
  • Envío rapido incluido por ser prime
  • Manual completo en español en esta web

OTROS TERMOSTATOS

Aquí te muestro dos termostatos que:

  • No hay que hacer conexiones
  • Programación fácil

El primero es muy muy simple, te mantiene la temperatura en el valor exacto que le dices, no requiere conexiones ni instalaciones difíciles, lo conectas, pones la temperatura y a funcionar, en 20 segundos y a un precio muy competitivo (conexiones europeas, sirve para enchufes de España).

El segundo es el termostato controlador de temperatura mas económico con función día noche, es decir podemos decirle que mantenga unas temperaturas por el día y otras por la noche. También tiene función temporizador.

Temporizador

Si quieres establecer un horario de encendido, para que el termostato solo esté en funcionamiento durante un periodo concreto, te aconsejamos usar un temporizador.

Es una opción muy económica para establecer temperatura de día y otra de noche en terrarios por ejemplo.

Summary
product image
Author Rating
1star1star1star1star1star
Aggregate Rating
2 based on 6 votes
Brand Name
Ckeyin
Product Name
STC-1000 Termostato Digital Controlador de Temperatura
Price
EUR 13,59
Product Availability
Available in Stock

28 comentarios en «STC 1000 – Manual completo en español 2020»

  1. Por qué si tengo una temperatura de 38 como máxima y en f2 tengo .9 grados menos me ha tocado ver que sube hasta 42°c y no corta el relay para que no suba la temperatura. A que se debe eso?

    1. Hola Martín,
      Para poder ayudarte necesito saber que valores has indicado a F1, F2, F3 y F4. También saber si has instalado fuente de calor, de refrigeración o las dos cosas.

      Entiendo que has programado F1=38 y F2=0.9, En este caso debe conectar la fuente de calor en 37.1 y desconectarla en 38, si la temperatura sube a 38.9 encendería la refrigeración hasta llegar a 38 (la apagaría).
      Comprueba que las conexiones están correctamente realizadas y que se encienden los led de Cool y de Heat cuando toca.

      Espero haberte ayudado, un saludo
      Rafael

    1. Hola Milton,
      la precisión de control es de +/- 1 grado, por tanto no puede ajustarse a valores inferiores de 1ºC.

      Algunas versiones de este mismo modelo STC-1000 si que tienen precisión de décimas.

      Espero haberte ayudado.
      un saludo

      1. Tengo un problema stc lo pongo en 38 apaga la luz pero sigue subiendo a41 y se enciende cool, como debo a apagar esa funcion de f3 ya que ?? Osea a que numero lomtengo q dejar para q no siga subiendo con la luvecita apagada?

        1. Hola Daniela

          F3 es el tiempo de retardo que tiene el termostato como medida de protección para el compresor que suelen llevar los elementos de refrigeración.

          Si usas un dispositivo sin compresor debes poner F3 al mínimo.

          un saludo

  2. Alguien me puede ayudar no me dan las opciones de F1, f2 , f3 , f4 solo otras opciones quisiera salir y ajustar los parámetros del F1 alguien sabe como?

    1. Hola

      Los modelos STC-1000 tienen el mismo nombre en cada opcion del menú, F1, F2…

      Que nombres te salen?
      En la etiqueta posterior debe venir el nombre del termostato.

    1. Hola Pablo,

      según las especificaciones la máxima carga de salida es de 2200W

      Te recomiendo usar cables para las conexiones de mínimo 1mm»2 de sección.

      Un saludo

    1. Hola Hector

      Ese modelo es una versión diferente y el menú y funciones cambian.

      Contacta desde el formulario de contacto para poder ayudarte.
      Un saludo

    1. Hola Daniel,

      según las especificaciones la máxima carga de salida es de 2200W por lo que debería aguantar si-¡.

      Te recomiendo usar cables para las conexiones de mínimo 1mm”2 de sección.

      Un saludo

  3. Hola tengo la configuración f1 en 30 f2 en 2 f3 en 1, el termostato me muestra hasta 40°C y no suena la alarma, cabe mencionar que no tengo conectado una fuente de refrigeración, pero me interesa tener le alarma, que puedo hacer?

    1. Buenos días Pedro

      Este termostato no dispone de alarma acústica por temperatura fuera de los valores establecidos.

      Al tener control de fuente de calor y fuente de refrigeración, cualquier valor fuera del rango programado, en lugar de saltar alarma y esperar que nosotros pongamos solución, lo que hace es activar la fuente de calor o refrigeración según el caso para volver a los parámetros programados.

      Espero haberte ayudado.
      Rafael

  4. hola. Programe el termostato f1 en 38⁰c, f2 en 0.5⁰c, f3 en 1, con una fuente de calor, al prender el termostato la temperatura se eleva muy rapido hasta llegar a los 38⁰c y se apaga, en 37.5 ⁰c nuevamente prende, pero lo curioso es que la temperatura dentro de la caja no llega a los 38⁰c, sera que el termostato esta descalibrado que no marca la temperatura correcta..? De ser asi como lo calibro para que marque la temperatura real o correcta..??

    1. Buenos días Ricardo,

      Si el termostato está programado con:
      F1=38ºC
      F2= 0.5ºC

      Lo que hará será encender la fuente de calor a 37.5 grados y al llegar a 38.5 encender la fuente de frío.

      Si has comprobado que el termostato marca X temperatura cuando en realidad la temperatura real es de X+variación, debes calibrarlo con el parámetro F4 introduciéndole el valor de la variación.

      un saludo

  5. hola, quiero hacer una incubadora de hongos y la temperatura ideal es de 22ºC-23ºC
    El problema es que se me va hasta a 26ºC
    He programaddo F1 a 22ºC y F2 a 1ºC
    (Solo necesito fuente de calor), que me lo da una resistencia de silicona, enrollada bajo un ventilador en constante funcionamiento

    1. Buenas tardes Pablo

      De cuantos w/m es la resistencia y cuantos metros tienes?
      Por otro lado, que temperatura ambiental tienes fuera de la incubadora?

      un saludo

  6. Hola daros muchas gracias puedo este artículo porque gracias a vosotros he podido empezar a utilizar mi termostato no conseguía la manera de lograrlo en principio lo puse en F1 30 grados if2 el número 3 pero al final dice cambiar de opinión y hice poner el f2 en cero cuando me he metido para hacerlo he intentado bajar de 3 y no me lo ha permitido entonces he pensado que subiendo hasta el máximo o sea diez empezaría de nuevo la cuenta pero no ha sido así se ha quedado en 10 y ya ni me baja y me sube he intentado a ver si lo reseteo de alguna manera para volver a empezar pero no sé cómo a ver si me puedes ayudar y guiar gracias

  7. se le puede adaptar otro tipo de sonda que la que vieneen el paquete?
    quisieramos ponerle uno con una rosca de 1/2 en acero inoxidable, esto para estar dentro de un tanque de fermentacion de cerveza

  8. Hola, muchas gracias por la información. Te hago una consulta: cuando el equipo se apaga por un corte de energía, luego si o si hay que encenderlo manualmente, o cuando vuelve la energía arranca solo? Gracias
